Пайка шлейфа тачскрина - инструкция.

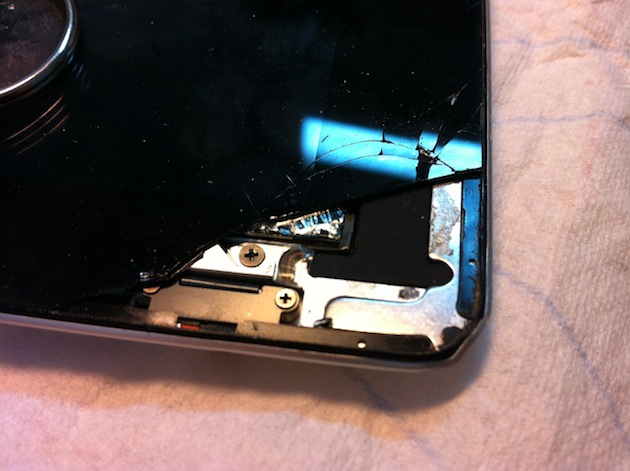

Для современных внутренних интерфейсов соединения отдельных узлов обязательным атрибутом считается наличие внутреннего шлейфа. Функцией таких соединений считается подвижное сочленение электрической платы, отдельных моделей и других узловых схем. В случае, если отклеился шлейф от тачскрина, нужно сразу же приступить к ремонтным работам.
Среди наиболее распространенных типов подключения шлейфов можно назвать несколько.
-
Пайка – требует соблюдение всех этапов технологического процесса. Считается самым надежным способом, если использовать для этого высококачественное оборудование. В случае отклеивания шлейфа от тачскрина при пайке, отдельные компоненты могут выйти полностью из строя.
-
Применение различных механических сочленений – зажимы, вставки. Не требуется использовать дополнительное оборудование или иметь особые навыки. В то же время для такого способа характерна низкая надежность из-за того, что оторвался шлейф или он может не плотно прижаться, а также происходит окисление контактов.
-
Наклейка на проводящий ток клея или клейкой ленты.
Разновидности токопроводящего клея для шлейфа
Токопроводящий клей способствует обеспечению надежного и быстрого сцепления при минимальных габаритах. Существует несколько разновидностей современных токопроводящих клеев:
-
изотропный – используется в однородной среде, не существуют какие-либо ограничения на направления по распространению тока;
-
анизотропные – ток распределяется согласно определенному направлению.
За счет токопроводящего клея прохождение тока будет осуществляться строго перпендикулярно. Следует учитывать, что на использование любой клеящей смеси существуют определенные ограничения. Более того, понадобится также соблюдать температурные и влажностные режимы, следить за тем, чтобы пыль и другие мелкие частицы отсутствовали. Отдельным аспектом, на который также следует обратить внимание считается соблюдение минимально требуемого зазора между контактами.

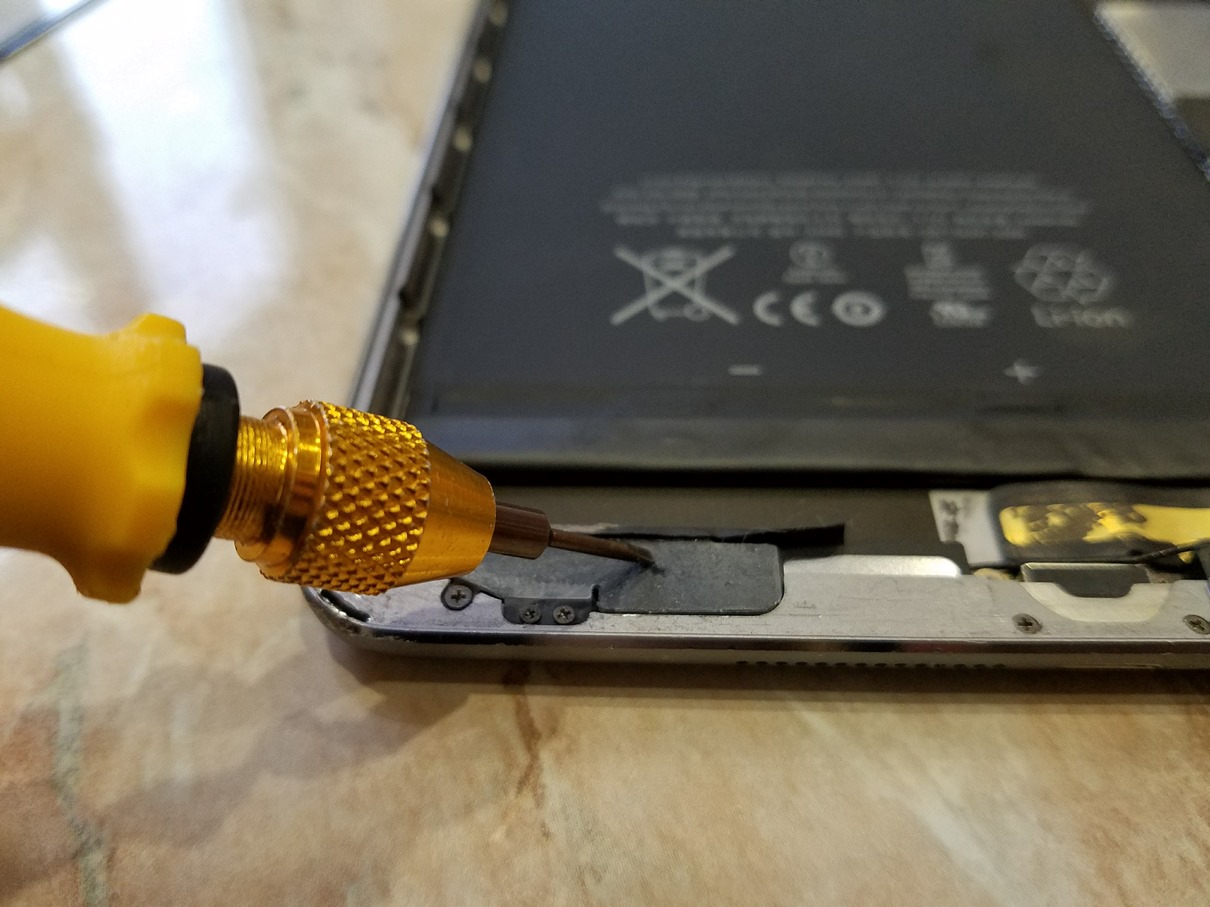

Приклеивание шлейфа к плате
Для большей части современных плат для цифрового оборудования характерно использование механического способа подключения шлейфов. Также, существуют случаи, когда становится возможным использование анизотропных токопроводящих пленок или клеевых растворов. Для приклеивания гибкого шлейфа к плате понадобится соблюдение определенного алгоритма действий.
-
Очищение остатков предыдущего соединения, используя при этом изопропиловый спирт.
-
Применение анизотропной клеящей пленки – следует сделать акцент на правильном расстоянии между контактами. В случае небольшого зазора есть вариант получения короткого замыкания.
-
Снятие первого защитного слоя и приклеивание пленки на плату.
-
Отсоединить шлейф и очистить второй защитный слой.
-
Правильное сопоставление контактов шлейфа и контактов платы, приложение шлейфа и равномерное соединение с поверхностью платы. Для последнего действия понадобится приложить определенные усилия.
Проводя такие работы, следует следить за тем, чтобы в воздухе полностью отсутствовала пыль и мелкие частицы. В случае осуществления проклейки шлейфа в домашних условиях, оптимальным вариантом будет приклеить материал в ванной комнате.
Большинство пользователей ошибочно полагают, что выполнить такие работы в домашних условиях не является возможным. Если отошел шлейф от дисплея, то выполнить ремонтные работы самостоятельно возможно, если использовать для этого специальное оборудование. Более того, в обязательном порядке понадобится придерживаться определенного алгоритма действий.
Монтаж шлейфа при помощи токопроводящей клейкой ленты имеет полное сходство с процессом соединения шлейфа и платы. Различие может быть связано только с поддерживаемыми дисплейными модулями и минимально рекомендуемом зазоре между контактами. В частности, для некоторых токопроводящих пленок или клеев понадобится нагрев или приложить большие усилия. Перед тем, как покупать запчасти для смартфонов или приступать к ремонтным работам, следует деталь изучить спецификацию пленки или клея.
